Le voci di capitolato rappresentano uno strumento utile per i tecnici definendo in maniera univoca le varie combinazioni.
Le voci di capitolato rappresentano uno strumento utile per i tecnici definendo in maniera univoca le varie combinazioni.

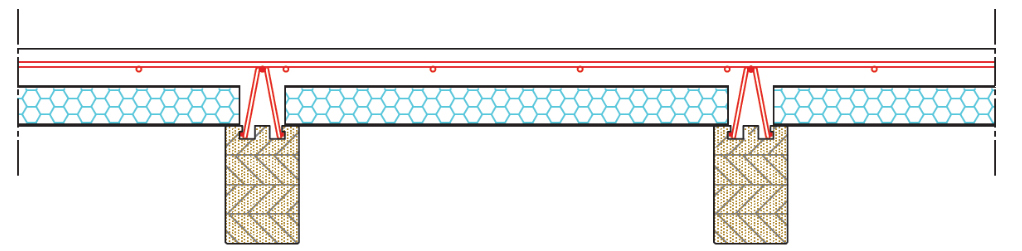

1PP
Solaio misto legno-calcestruzzo composto da travetti in legno lamellare di abete rosso fresati con risalti centrali in legno interrotti a passo costante ed armati con traliccio metallico elettrosaldato in acciaio nervato tipo B 450 C preinserito meccanicamente a pressione, protetto nei correnti inferiori con malta a stabilità volumetrica, i travetti completi sono posizionati ad interasse di 66 cm con interposto pannello in poliestere estruso armato sulle due facce con rete in fibra di vetro e malta cementizia dello spessore complessivo di 5,4 cm. Il solaio sarà atto a sopportare carichi permanenti di 250 daN/m2 e accidentali di 200 daN/m2 oltre il peso proprio. Compresa e compensata nel prezzo l’armatura di unione delle testate dei travetti alle travi, i monconi in acciaio, posizionati superiormente per nervatura, a copertura del taglio e dei momenti negativi e l’armatura di ripartizione nella soletta superiore, nonché le armature della eventuale nervatura di ripartizione trasversale, tutti in acciaio del tipo B4SOC. Compreso l’onere della posa in opera, la eventuale ulteriore puntellatura provvisoria, Ie casseforme e le armature di sostegno di qualunque tipo, natura, forma e specie, fino ad un’altezza di 4 m dal piano di appoggio. Compreso l’onere per i getti di solidarizzazione, in opera, con calcestruzzo di classe, (secondo UNI EN 206-1:2006 e UNI 11104:2004), non inferiore C20/25, della soletta, superiore di spessore 5 cm, delle fasce piene e delle nervature trasversali di ripartizione. Compreso l’onere delle prove statiche e verifiche previste dalle norme vigenti in materia e quanto altro occorra per dare l’opera finita a perfetta regola d’arte.
Per superficie misurata dai bordi interni dei cordoli o travi di appoggio dei solai. Sono esclusi gli oneri delle opere murarie, di carpenterie per l’alloggiamento delle travi, opere provvisionali, eventuali tinteggiature e trasporto.
1a per travetto tipo 10×12 luci di calcolo fino a 3,80 m.
1b per travetto tipo 10×16 luci di calcolo fino a 4,80 m.
1c per travetto tipo 10×20 luci di calcolo fino a 5,80 m.
1d per travetto tipo 12×20 luci di calcolo fino a 6,10 m.
1e per travetto tipo 12×24 luci di calcolo fino a 6,40 m.

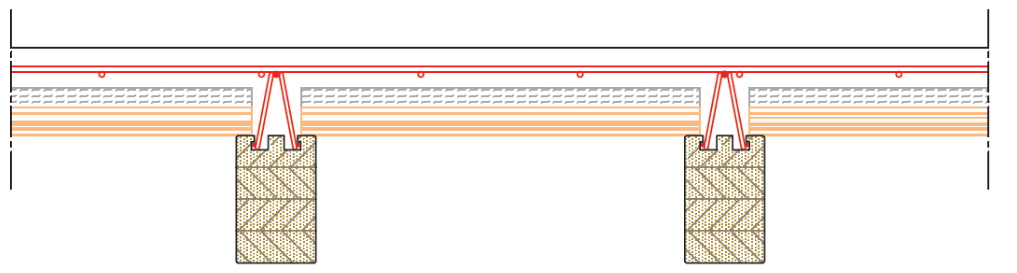

2TC
Solaio misto legno-calcestruzzo composto da travetti in legno lamellare d’abete rosso fresati con risalti centrali in legno interrotti a passo costante ed armati con traliccio metallico elettrosaldato in acciaio nervato tipo B 450 C preinserito meccanicamente a pressione, protetto nei correnti inferiori con malta a stabilità volumetrica. I travetti completi sono posizionati ad interasse di 56 cm con interposta tavella in cotto a vista liscia spessore 3/4 cm. doppia cartella con incastro maschio – femmina oltre a strato isolante spessore 2/3 cm. Il solaio sarà atto a sopportare carichi permanenti di 250 daN/m2 e accidentali di 200 daN/m2 oltre il peso proprio. Compresa e compensata nel prezzo l’armatura di unione delle testate dei travetti alle travi, i monconi in acciaio, posizionati superiormente per nervatura, a copertura del taglio e dei momenti negativi e l’armatura di ripartizione nella soletta superiore, nonché le armature della eventuale nervatura di ripartizione trasversale, tutti in acciaio del tipo B4SOC. Compreso l’onere della posa in opera, la eventuale ulteriore puntellatura provvisoria, Ie casseforme e le armature di sostegno di qualunque tipo, natura, forma e specie, fino ad un’altezza di 4 m dal piano di appoggio. Compreso l’onere per i getti di solidarizzazione, in opera, con calcestruzzo di classe, (secondo UNI EN 206- 1:2006 e UNI 11104:2004), non inferiore C20/25, della soletta, superiore di spessore 5 cm, delle fasce piene e delle nervature trasversali di ripartizione. Compreso l’onere delle prove statiche e verifiche previste dalle norme vigenti in materia e quanto altro occorra per dare l’opera finita a perfetta regola d’arte.
Per superficie misurata dai bordi interni dei cordoli o travi di appoggio dei solai. Sono esclusi gli oneri delle opere murarie, di carpenterie per l’alloggiamento delle travi, opere provvisionali, eventuali tinteggiature e trasporto.
1a per travetto tipo 10×12 luci di calcolo fino a 3,80 m.
1b per travetto tipo 10×16 luci di calcolo fino a 4,80 m.
1c per travetto tipo 10×20 luci di calcolo fino a 5,80 m.
1d per travetto tipo 12×20 luci di calcolo fino a 6,10 m.
1e per travetto tipo 12×24 luci di calcolo fino a 6,40 m.

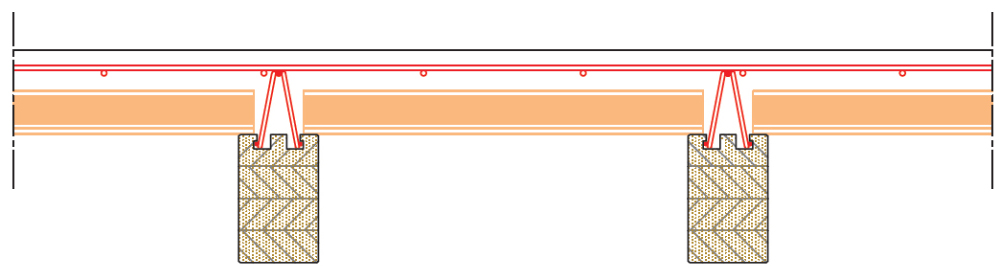

3TK
Solaio misto legno-calcestruzzo composto da travetti in legno lamellare d’abete rosso fresati con risalti centrali in legno interrotti a passo costante ed armati con traliccio metallico elettrosaldato in acciaio nervato tipo B 450 C preinserito meccanicamente a pressione, protetto nel correnti inferiori con malta a stabilità volumetrica, i travetti completi sono posizionati ad interasse di 56 cm con interposta tavella in cotto Klinker a vista rossa arrotata o bianca smaltata spessore 5 cm doppia cartella con incastro maschio – femmina. Il solaio sarà atto a sopportare carichi permanenti di 250 daN/m2 e accidentali di 200 daN/m2 oltre il peso proprio. Compresa e compensata nel prezzo l’armature di unione delle testate dei travetti alle travi, i monconi in acciaio, posizionati superiormente per nervatura, a copertura del taglio e dei momenti negativi e l’armatura di ripartizione nella soletta superiore, nonché le armature della eventuale nervatura di ripartizione trasversale, tutti in acciaio del tipo B4SOC. Compreso l’onere della posa in opera, la eventuale ulteriore puntellatura provvisoria, Ie casseforme e le armature di sostegno di qualunque tipo, natura, forma e specie, fino ad un’altezza di 4 m dal piano di appoggio. Compreso l’onere per i getti di solidarizzazione, in opera, con calcestruzzo di classe, (secondo UNI EN 206- 1:2006 e UNI 11104:2004), non inferiore C20/25, della soletta, superiore di spessore 5 cm, delle fasce piene e delle nervature trasversali di ripartizione. Compreso l’onere delle prove statiche e verifiche previste dalle norme vigenti in materia e quanto altro occorra per dare l’opera finita a perfetta regola d’arte.
Per superficie misurata dai bordi interni dei cordoli o travi di appoggio dei solai. Sono esclusi gli oneri delle opere murarie, di carpenterie per l’alloggiamento delle travi, opere provvisionali, eventuali tinteggiature e trasporto.
1a per travetto tipo 10×12 luci di calcolo fino a 3,80 m.
1b per travetto tipo 10×16 luci di calcolo fino a 4,80 m.
1c per travetto tipo 10×20 luci di calcolo fino a 5,80 m.
1d per travetto tipo 12×20 luci di calcolo fino a 6,10 m.
1e per travetto tipo 12×24 luci di calcolo fino a 6,40 m.

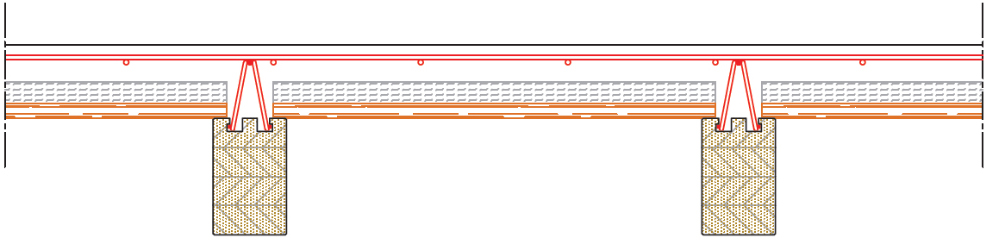

4PL
Solaio misto legno-calcestruzzo composto da travetti in legno lamellare d’abete rosso fresati con risalti centrali in legno interrotti a passo costante ed armati con traliccio metallico elettrosaldato in acciaio nervato tipo B 450 C preinserito meccanicamente a pressione, protetto nei correnti inferiori con malta a stabilità volumetrica. I travetti completi sono posizionati ad interasse di 56/66 cm con interposti perlinati in legno spessore 2 cm oltre strato isolante spessore 3 cm. Il solaio sarà atto a sopportare carichi permanenti di 250 daN/m2 e accidentali di 200 daN/m2 oltre il peso proprio. Compresa e compensata nel prezzo l’armatura di unione delle testate dei travetti alle travi, i monconi in acciaio, posizionati superiormente per nervatura, a copertura del taglio e dei momenti negativi e l’armatura di ripartizione nella soletta superiore, nonché le armature della eventuale nervatura di ripartizione trasversale, tutti in acciaio del tipo B4SOC. Compreso l’onere della posa in opera, la eventuale ulteriore puntellatura provvisoria, Ie casseforme e le armature di sostegno di qualunque tipo, natura, forma e specie, fino ad un’altezza di 4 m dal piano di appoggio. Compreso l’onere per i getti di solidarizzazione, in opera, con calcestruzzo di classe, (secondo UNI EN 206-1:2006 e UNI 11104:2004), non inferiore C20/25, della soletta, superiore di spessore 5 cm, delle fasce piene e delle nervature trasversali di ripartizione. Compreso l’onere delle prove statiche e verifiche previste dalle norme vigenti in materia e quanto altro occorra per dare l’opera finita a perfetta regola d’arte. Per superficie misurata dai bordi interni dei cordoli o travi di appoggio dei solai. Sono esclusi gli oneri delle opere murarie, di carpenterie per l’alloggiamento delle travi, opere provvisionali, eventuali tinteggiature e trasporto.
1a per travetto tipo 10×12 luci di calcolo fino a 3,80 m.
1b per travetto tipo 10×16 luci di calcolo fino a 4,80 m.
1c per travetto tipo 10×20 luci di calcolo fino a 5,80 m.
1d per travetto tipo 12×20 luci di calcolo fino a 6,10 m.
1e per travetto tipo 12×24 luci di calcolo fino a 6,40 m.

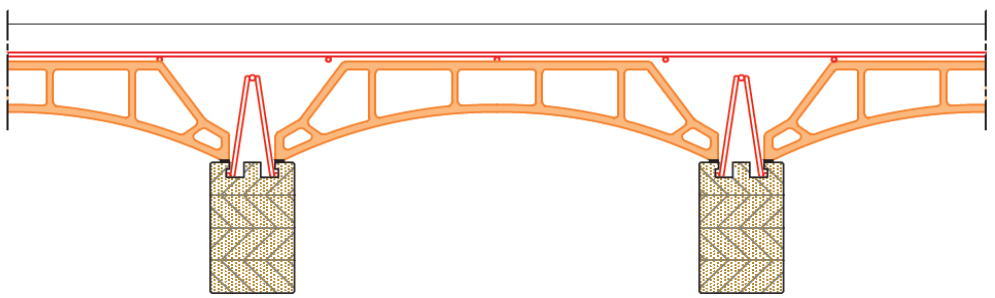

5VL
Solaio misto legno-calcestruzzo composto da travetti in legno lamellare d’abete rosso fresati con risalti centrali in legno interrotti a passo costante ed armati con traliccio metallico elettrosaldato in acciaio nervato tipo B 450 C preinserito meccanicamente a pressione, protetto nel correnti inferiori con malta a stabilità volumetrica. I travetti completi sono posizionati ad interasse di 57 cm con interposte volterrane in laterizio di altezza 12 cm. Il solaio sarà atto a sopportare carichi permanenti di 250 daN/m2 e accidentali di 200 daN/m2 oltre il peso proprio. Compresa e compensata nel prezzo le armature di unione delle testate dei travetti alle travi, i monconi in acciaio, posizionati superiormente per nervatura, a copertura del taglio e dei momenti negativi e l’armatura di ripartizione nella soletta superiore, nonché le armature della eventuale nervatura di ripartizione trasversale, tutti in acciaio del tipo B4SOC. Compreso l’onere della posa in opera, la eventuale ulteriore puntellatura provvisoria, Ie casseforme e le armature di sostegno di qualunque tipo, natura, forma e specie, fino ad un’altezza di 4 m dal piano di appoggio. Compreso l’onere per i getti di solidarizzazione, in opera, con calcestruzzo di classe, (secondo UNI EN 206-1:2006 e UNI 11104:2004), non inferiore C20/25, della soletta, superiore di spessore 5 cm, delle fasce piene e delle nervature trasversali di ripartizione. Compreso l’onere delle prove statiche e verifiche previste dalle norme vigenti in materia e quanto altro occorra per dare l’opera finita a perfetta regola d’arte. Per superficie misurata dai bordi interni dei cordoli o travi di appoggio dei solai. Sono esclusi gli oneri delle opere murarie, di carpenterie per l’alloggiamento delle travi, opere provvisionali, eventuali tinteggiature e trasporto.
1a per travetto tipo 10×12 luci di calcolo fino a 3,80 m.
1b per travetto tipo 10×16 luci di calcolo fino a 4,80 m.
1c per travetto tipo 10×20 luci di calcolo fino a 5,80 m.
1d per travetto tipo 12×20 luci di calcolo fino a 6,10 m.
1e per travetto tipo 12×24 luci di calcolo fino a 6,40 m.
